Jak wyrównać i wypoziomować walcarkę do blach przed rozpoczęciem pracy?

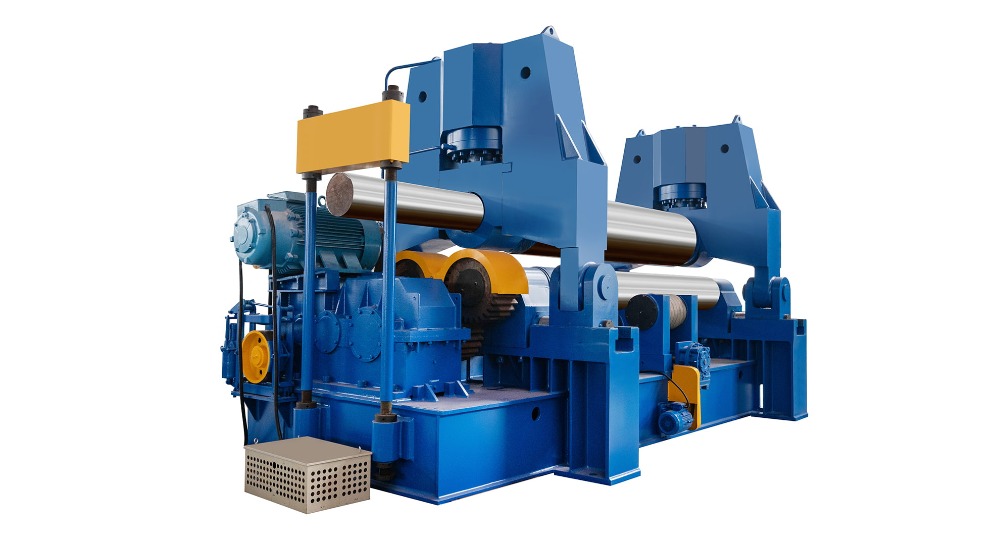

Prawidłowe ustawienie i wypoziomowanie to istotne kroki przed przystąpieniem do obsługi maszyna do walcowania blach . Kroki te bezpośrednio wpływają na dokładność walcowanych części, żywotność maszyny i ogólne bezpieczeństwo procesu walcowania. Nieprawidłowo ustawiona lub nierówno wypoziomowana maszyna do walcowania blach może wytwarzać nieokrągłe cylindry, powodować niepotrzebne naprężenia ramy i rolek oraz powodować przedwczesne zużycie elementów mechanicznych.

Zrozumienie znaczenia wyrównania i poziomowania

Precyzja maszyny do walcowania blach zależy w dużej mierze od jej dobrego ustawienia. Wyrównanie zapewnia, że ​​rolki są równoległe i odpowiednio wyśrodkowane, co pozwala na równomierny nacisk na płytę. Z drugiej strony poziomowanie zapewnia równomierne osadzenie podstawy maszyny na fundamencie, minimalizując wibracje i naprężenia konstrukcyjne.

Jeśli maszyna nie jest prawidłowo wyrównana lub wypoziomowana, mogą wystąpić następujące problemy:

• Nierówny nacisk toczenia: Powoduje, że jedna strona płyty jest grubsza lub ciaśniej zwinięta niż druga.
• Cylindry nieokrągłe: W rezultacie powstają stożki lub owale zamiast idealnych okrągłych przekrojów.
• Nadmierne zużycie łożysk i rolek: Ze względu na nierównomierny rozkład obciążenia.
• Zwiększone zużycie energii i hałas: Ponieważ bułki są pod napięciem.
• Zmniejszona precyzja i powtarzalność: Prowadzi to do wyższych wskaźników złomu.

Upewniając się, że maszyna do walcowania blach jest wypoziomowana i wyrównana przed każdą większą operacją lub po przeniesieniu, operatorzy mogą zachować stałą dokładność walcowania i przedłużyć żywotność maszyny.

Kontrole przygotowawcze przed poziomowaniem

Przed rozpoczęciem procesu wyrównywania i poziomowania należy wykonać kilka kroków przygotowawczych, aby stworzyć stabilny fundament i zapewnić dokładność pomiaru.

A. Sprawdź fundament

• Fundament betonowy musi być solidny, wolny od pęknięć i wystarczająco gruby, aby utrzymać ciężar i wibracje maszyny.
• Jeśli używane są śruby kotwowe, należy sprawdzić, czy są dobrze zamocowane i prawidłowo ustawione, zgodnie z planem montażu.
• Przed umieszczeniem należy oczyścić powierzchnię z kurzu, oleju i zanieczyszczeń.

B. Sprawdź umiejscowienie maszyny

• Ustawić walcarkę do blach mniej więcej na miejscu za pomocą sprzętu podnoszącego lub wózka widłowego.
• Zapewnij odpowiednią przestrzeń wokół maszyny do konserwacji, podawania i przenoszenia materiału.
• Sprawdź, czy podstawa maszyny jest równomiernie osadzona na podkładkach podpierających.

C. Przejrzyj specyfikacje producenta

• Aby zapoznać się z zalecanymi granicami tolerancji, punktami odniesienia i procedurami poziomowania, zapoznaj się z instrukcją montażu.
• Każdy model może mieć specyficzne wymagania dotyczące wyrównania, szczególnie pomiędzy rolkami górnymi i dolnymi.

D. Zbierz odpowiednie narzędzia

• Precyzyjne poziomnice (dokładność 0,02–0,05 mm/m)
• Czujniki zegarowe i podstawy magnetyczne
• Czujniki szczelinowe
• Proste krawędzie i stalowe linijki
• Płytki podkładkowe lub kliny poziomujące
• Klucze dynamometryczne
• Narzędzia do wyrównywania lasera (opcjonalne, w przypadku zaawansowanych konfiguracji)

Posiadanie dokładnych narzędzi i czystego środowiska pracy gwarantuje, że odczyty są wiarygodne, a regulacje można dokonywać z pewnością.

Poziomowanie podstawy maszyny

Wypoziomowanie podstawy maszyny jest pierwszym ważnym krokiem i stanowi podstawę prawidłowego wyrównania rolek.

Krok 1: Zgrubne wyrównanie

• Opuść walcarkę do blach na podkładki montażowe lub ramę podstawy.
• Wyreguluj każdy narożnik za pomocą podkładek lub śrub poziomujących, aż maszyna będzie ustawiona mniej więcej poziomo.
• Użyj długiej poziomnicy umieszczonej wzdłuż łóżka i w poprzek ramy, aby potwierdzić początkową płaskość.

Krok 2: Precyzyjne wyrównanie

• Umieść poziomicę precyzyjną na łóżku zarówno w kierunku wzdłużnym, jak i poprzecznym.
• Stopniowo reguluj śruby poziomujące, zaczynając od środka i kierując się na zewnątrz, w stronę rogów.
• Celem jest osiągnięcie poziomu w granicach ±0,02 mm na metr lub zgodnie z zaleceniami producenta.
• Sprawdź ponownie odczyty po każdej regulacji, dając czas maszynie na ustabilizowanie się po każdej zmianie.

Krok 3: Zabezpiecz i zweryfikuj

• Po wypoziomowaniu stopniowo dokręcaj śruby kotwowe lub nakrętki, naprzemiennie po przeciwnych stronach, aby uniknąć odkształcenia.
• Po dokręceniu ponownie zmierz poziom, ponieważ napięcie śrub może powodować niewielkie przesunięcia.
• Jeżeli odczyty odbiegają od tolerancji, powtórzyć proces dokładnej regulacji.

Wyrównywanie rolek

Po prawidłowym wypoziomowaniu podstawy maszyny kolejnym istotnym krokiem jest wyrównanie rolek w celu zapewnienia równoległości i prawidłowego odstępu.

A. Sprawdź wyrównanie górnej i dolnej rolki

• Obracaj rolki ręcznie, aż się zetkną.
• Za pomocą szczelinomierza zmierz szczelinę między rolkami w kilku punktach na całej szerokości.
• Wszelkie odchylenia wskazują na niewspółosiowość.
• Wyreguluj odpowiednio boczne obudowy łożysk lub wsporniki rolek, aby wyrównać szczeliny.

B. Sprawdź wyrównanie rolek bocznych (w przypadku maszyn 4-rolkowych)

• Rolki boczne powinny poruszać się symetrycznie i równolegle do osi rolki górnej.
• Użyj czujnika zegarowego zamontowanego na górnym walcu, aby zmierzyć bicie lub odchylenie podczas podnoszenia każdego walca bocznego.
• Wyreguluj hydrauliczny lub mechaniczny system pozycjonowania, aż odchylenie będzie mieściło się w tolerancji.

C. Sprawdź linie środkowe rolki

• Linie środkowe rolek powinny tworzyć prostą, równoległą linię z podstawą maszyny.
• Do sprawdzenia tego wyrównania na całej długości rolek można zastosować laserowe narzędzia do wyrównywania lub naprężone druty.
• Jakakolwiek niewspółosiowość kątowa może powodować stożkowe wyniki walcowania lub nierówne zginanie.

D. Sprawdź docisk rolki

• Włóż płytkę testową o znanej grubości i powoli wywieraj nacisk.
• Sprawdź, czy obie strony płyty otrzymują taką samą siłę, obserwując zachowanie przy zginaniu.
• Jeżeli jedna strona wygina się bardziej, należy ponownie ustawić obudowy walców lub cylindry hydrauliczne.

Sprawdzanie układów elektrycznych i hydraulicznych

Osiowanie mechaniczne to tylko część procesu; Elementy elektryczne i hydrauliczne również wpływają na położenie i stabilność maszyny.

• Synchronizacja cylindrów hydraulicznych: W hydraulicznych maszynach do walcowania blach oba cylindry podnoszące muszą działać w doskonałej synchronizacji. Nierówny nacisk może spowodować przechylenie rolek podczas pracy.
• Wyłączniki krańcowe i czujniki: Sprawdź, czy czujniki krańcowe i urządzenia krańcowe są prawidłowo skalibrowane.
• Układ smarowania: Upewnij się, że łożyska i prowadnice są równomiernie smarowane, aby zapewnić płynny ruch podczas testów osiowania.
• Wycieki hydrauliczne: Wszelkie nieszczelności lub powietrze w układzie mogą powodować niezrównoważone ciśnienie podnoszenia i toczenia.

Testowanie tych systemów po mechanicznym osiowaniu gwarantuje, że maszyna utrzymuje stałą geometrię pod obciążeniem.

Ostateczna weryfikacja i walcowanie próbne

Po wyrównaniu i wypoziomowaniu wykonaj próbną próbę walcowania, aby potwierdzić, że konfiguracja zapewnia jednolite wyniki.

A. Toczenie płytki testowej

• Wybierz blachę o umiarkowanej grubości (nie przy maksymalnej wydajności maszyny).
• Wprowadź go do rolek i wykonaj częściowy cykl wstępnego zginania i walcowania.
• Zmierz powstały cylinder pod kątem okrągłości, spójności średnicy i prostego szwu.

B. Dokładność pomiaru

• Za pomocą taśmy lub suwmiarki zmierz oba końce i kilka punktów na obwodzie cylindra.
• Jeśli odchylenie między końcami jest większe niż 1–2 mm, sprawdź ponownie wyrównanie rolki.
• Upewnij się również, że szew jest prosty i nie jest spiralny – jest to oznaka niewspółosiowości kątowej.

C. Dokumentuj wyniki

• Zapisz odczyty poziomu, dane dotyczące wyrównania walców i pomiary z testów próbnych.
• Przechowywanie tej dokumentacji pomoże w przyszłej konserwacji, przeniesieniu lub rozwiązywaniu problemów.

Typowe błędy w osiowaniu, których należy unikać

1. Pomijanie kontroli fundamentów: Nawet niewielka nierówność podłogi może zniekształcić ramę.
2. Zbyt wczesne dokręcenie śrub kotwowych: Zawsze dokładnie wypoziomuj przed zablokowaniem maszyny.
3. Pomijając zużycie rolek: Zużyte rolki mogą dawać fałszywe odczyty wyrównania. Sprawdź przed regulacją.
4. Nierówne ciśnienie hydrauliczne: Powoduje, że jedna strona podnosi się lub naciska mocniej niż druga.
5. Używanie niedokładnych narzędzi niwelacyjnych: Standardowy poziom stolarza nie jest wystarczający; wymagane są poziomy dokładności.
6. Pomijanie efektów termicznych: Zmiany temperatury mogą nieznacznie zmienić ustawienie; przed sprawdzeniem należy poczekać, aż maszyna osiągnie warunki otoczenia.

Praktyki konserwacyjne mające na celu zachowanie wyrównania

Po wstępnej konfiguracji ciągłym obowiązkiem jest utrzymanie wyrównania i wypoziomowania.

• Regularne przeglądy: Sprawdzaj poziom maszyny co kilka miesięcy lub po intensywnym użytkowaniu.
• Monitorowanie fundamentów: Poszukaj uszkodzeń spowodowanych osiadaniem lub wibracjami.
• Smarowanie i czyszczenie: Brud lub wióry metalowe mogą wpływać na osadzenie i wyważenie rolek.
• Pomiar zużycia rolek: Okresowo sprawdzaj jednorodność średnicy rolki za pomocą mikrometrów.
• Kontrole kalibracyjne: W przypadku systemów CNC lub hydraulicznych należy regularnie sprawdzać kalibrację czujnika.

Konserwacja zapobiegawcza gwarantuje, że niewielkie odchylenia zostaną skorygowane, zanim wpłyną one na jakość produkcji.

Rola nowoczesnej technologii w osiowaniu

Postęp technologiczny uprościł i poprawił ustawienie maszyn do walcowania blach.

• Laserowe systemy poziomowania oferują dokładność na poziomie mikrona i szybszą konfigurację.
• Inklinometry cyfrowe pozwalają na precyzyjny pomiar kątów pochylenia maszyny.
• Oprogramowanie do kalibracji CNC automatycznie wykrywa i kompensuje niewielkie niewspółosiowości rolek.
• Systemy monitorowania drgań pomagają wcześnie wykryć niestabilność podstawy lub nierównowagę strukturalną.

W przypadku zastosowań związanych z walcowaniem blach o wysokiej precyzji lub na dużą skalę, integracja tych narzędzi znacznie poprawia spójność i skraca przestoje.

Wniosek

Osiowanie i wypoziomowanie walcarki do blach przed rozpoczęciem pracy to nie tylko jednorazowa procedura instalacyjna – to podstawowy aspekt kontroli jakości. Dobrze wypoziomowane podłoże zapewnia stabilność konstrukcji, a odpowiednie ułożenie rolek gwarantuje dokładne i powtarzalne wyniki.

Proces ten polega na starannym przygotowaniu, użyciu precyzyjnych narzędzi pomiarowych, systematycznej regulacji śrub poziomujących i wsporników walców oraz dokładnym badaniu z użyciem płytek próbnych. Zaniedbanie tych kroków może prowadzić do wadliwych produktów, zwiększonego zużycia i kosztownych napraw.

Inwestując czas i staranność w odpowiednią konfigurację, operatorzy mogą zmaksymalizować wydajność, wydłużyć żywotność maszyny i zapewnić produkcję walcowanych płyt i cylindrów o niezmiennie wysokiej jakości. W wymagającej dziedzinie obróbki plastycznej metali precyzja zaczyna się od równego i wyrównanego podłoża – a fundament ten zaczyna się na długo przed wprowadzeniem pierwszej płyty na rolki.
